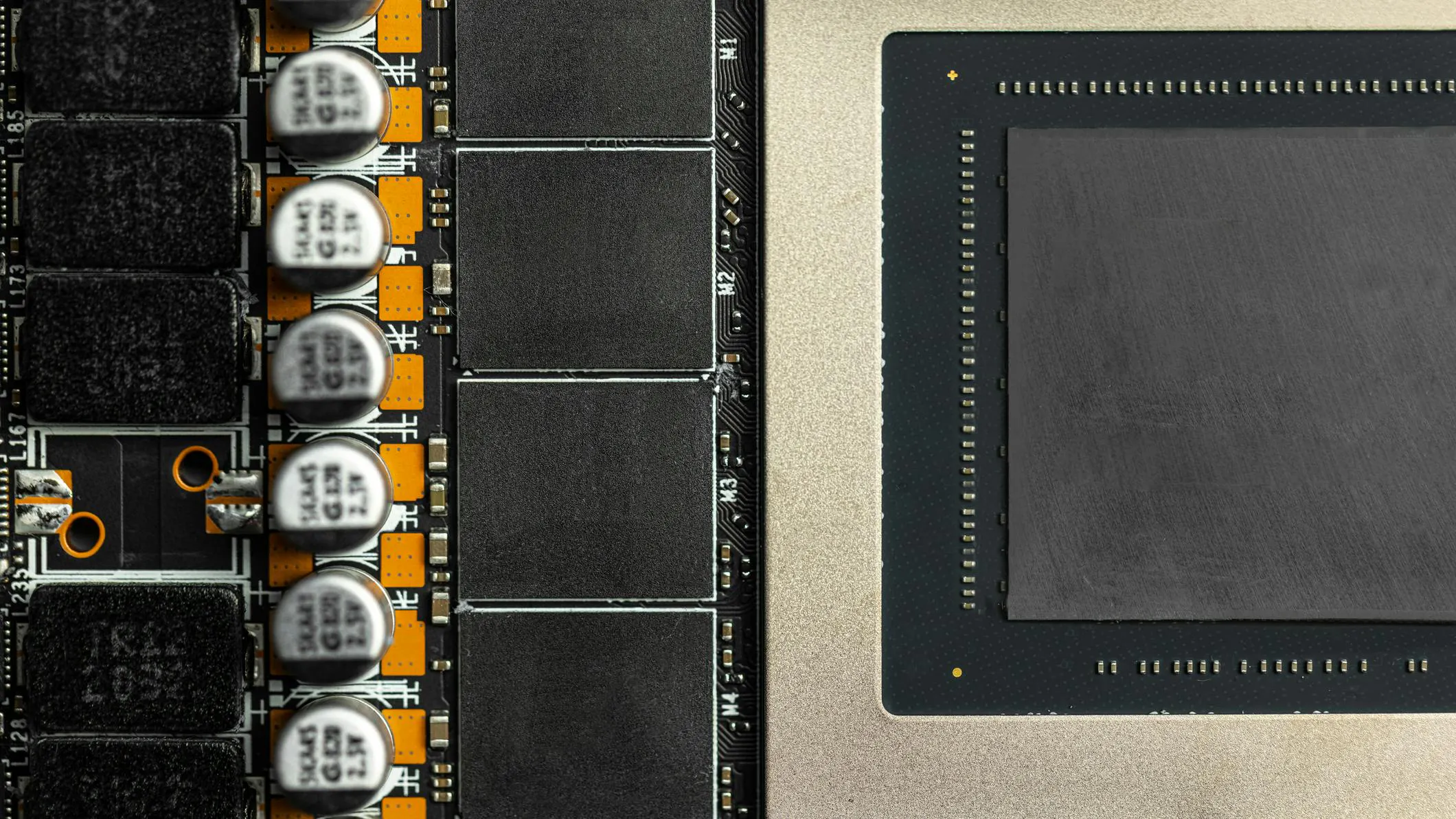

隨著生成式 AI 模型規模呈指數級膨脹，GPU 與各類 AI 加速器的功耗已突破千瓦大關，單晶片峰值功耗更逼近數千瓦。傳統位於主機板上的電壓調節模組（VRM），因距離處理器動輒數吋，電流須穿越印刷電路板走線、插槽接腳與封裝互連，每一階段都會累積毫歐姆級的寄生電阻與電感，形成嚴重的「I²R 損耗」與電壓下陷（Vdroop），成為橫亙在算力提升前的實體「電源牆」
面對此一瓶頸，整合式電壓調節器（IVR）應運而生。IVR 將 DC-DC 轉換器連同電感、電容整合至單一晶片，並直接置入 CPU、GPU、TPU 或 NPU 的封裝內部，將電源路徑從數吋縮短至晶圓級距離。其關鍵優勢在於：控制迴路頻寬突破 100 MHz，可在奈秒內偵測並補償電流突波，相較於傳統 VRM 動輒 20 微秒以上的回復時間，IVR 能在 200 奈秒內穩定電壓，避免 AI 訓練過程中因瞬間負載變化而導致系統崩潰。
更重要的是，IVR 實現了「微島式」電源管理，單一系統單晶片（SoC）可被切割為數十個獨立電壓區：張量加速區以 0.85V 全速運作、靜態隨機存取記憶體快取穩守 0.75V 防位元翻轉、空閒 I/O 通道則進入 0.4V 深層休眠。配合自適應電壓頻率調整（AVFS）技術，IVR 能在奈秒級閉環中即時微調電壓，徹底釋放過去因電源約束而被迫封存為「暗矽」的運算潛能。
本事件本質屬於半導體電源管理領域的典範轉移，其核心矛盾並非傳統意義上的地緣政治或企業壟斷角力，而是架構典範、產業分工與物理極限之間的深層結構性衝突。這場變革的歷史脈絡，可追溯至摩爾定律放緩後業界轉向「異質整合」的延續
傳統半導體產業鏈長期涇渭分明：處理器由 Intel、NVIDIA、AMD 等架構設計公司主導，封裝由台積電、日月光等代工與封測廠負責，電源管理 IC 則由 Infineon、Renesas、Texas Instruments 等類比巨頭把持。這種「邏輯與電源各自為政」的分工，在低功耗時代運作良好，但當功耗邁入千瓦級，原本可忽略不計的封裝寄生阻抗瞬間成為系統致命瓶頸
從技術演進脈絡觀察，IVR 並非憑空出現的革命。早在 2010 年代初期，Intel 便曾嘗試將 FIVR（全整合式電壓調節器）導入 Haswell 架構處理器，卻因當時製程節點與電感整合技術尚未成熟而成效受限。如今，隨著 3D 封裝、矽穿孔（TSV）與嵌入式多晶片互連橋接（EMIB）等異質整合技術成熟，加上 UCIe（通用小晶片互連）標準於 2022 年正式問世，IVR 終於迎來規模化商用的臨界點
這場典範轉移帶來三項深層結構性衝突：第一，設計思維從「單一全域電壓軌」轉向「數百個獨立微島」的典範轉移，迫使 EDA 工具必須從靜態分析進化為 AI 增強的多物理場協同模擬平台；第二，晶片架構師、IVR 工程師與封裝工程師必須從第一行程式碼開始共同協作，徹底打破過去的專業分工孤島；第三，過去因電壓餘量設定而被迫關閉的「暗矽」將被重新點亮，但這也意味著晶片良率管理與熱分析的複雜度將呈倍數攀升。
國際制裁與出口管制警報
🟠 高度管制 (HIGH RISK)資料來源：OpenSanctions / US BIS Semiconductor Direct Product Rule
⚠️ 合規與地緣風險要點： 依美國商務部 EAR 規範，全面暫停為受限制客戶代工 7 奈米及以下之先進 AI 加速晶片與 GPU 處理器。
戰略貿易流向與供應鏈依賴度
HS 8542資料來源：UN Comtrade 聯合國商品貿易統計庫 · 全球市場規模 $5,800 億美元 / 年
回顧半導體電源管理史，每一次從線性調節器到開關式電源、從分散式到集中式電源的轉折，皆伴隨產業秩序的劇烈重組。當前 IVR 的崛起，可比擬 1990 年代開關電源取代線性電源、或 2010 年代 GaN 功率元件顛覆矽基設計的歷史性時刻
01 起因觸發：AI 模型規模指數膨脹，單晶片功耗突破千瓦大關，傳統 VRM 成為算力擴張瓶頸
02 一階傳導：整合式電壓調節器（IVR）新創崛起，3D 封裝與 UCIe 標準成關鍵基礎設施
03 二階擴散：電源管理 IC 產業秩序重組，EDA 工具與封測供應鏈迎來典範轉移需求
04 宏觀終局：資料中心每瓦效能躍升、邊緣 AI 與機器人獲得奈秒級電源反應，AI 算力成本曲線大幅下彎
